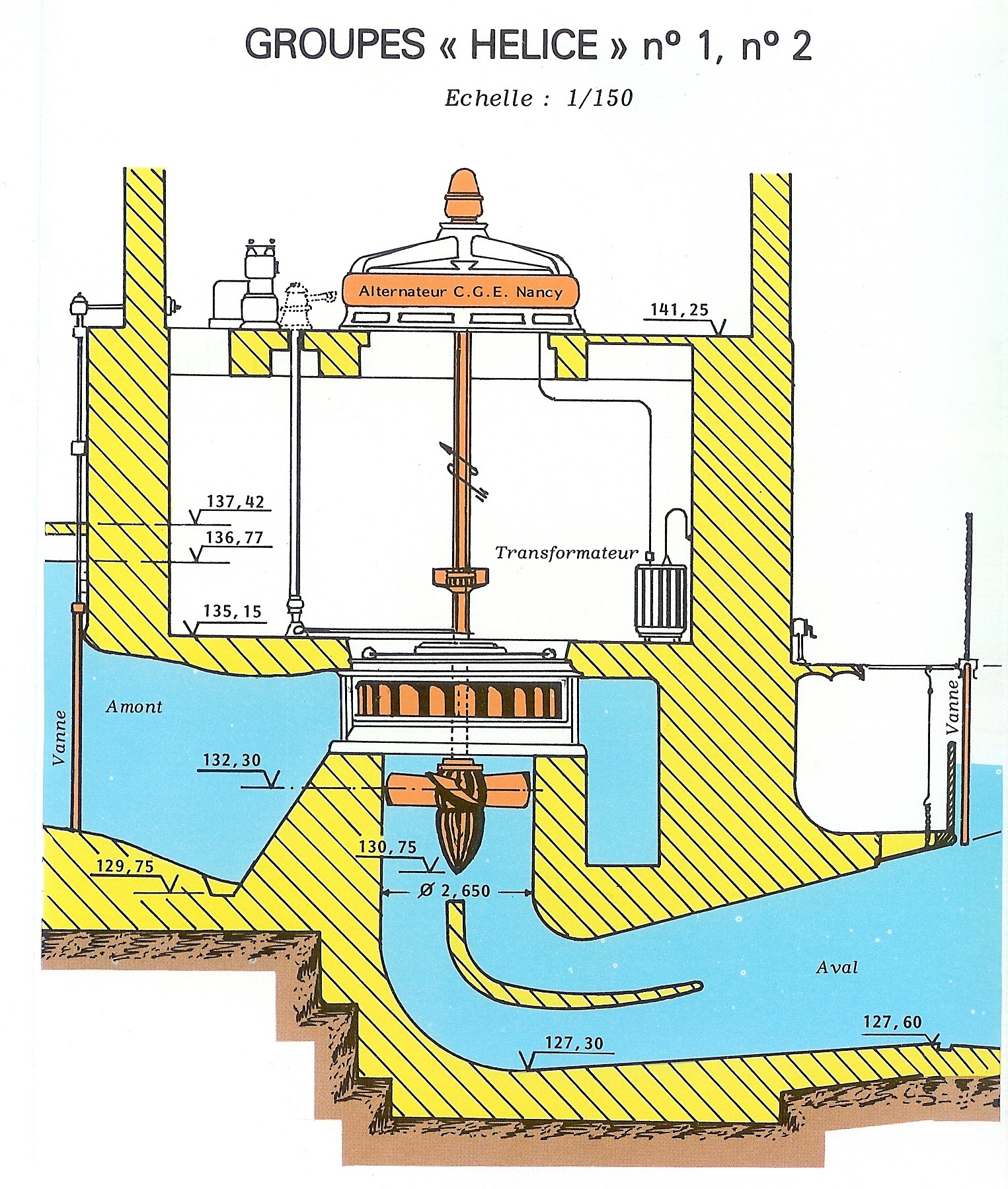

| GROUPES " HELICE " n°1, n°2
|
|
|
|
TurbineConstructeur : GROS et SINGRUN "FRANCIS" (1920)
remplacée par CEF -Tarbes Hélice réglable (1931)
modifié en Hélice fixe (1950)
P= 1000CV N= 83.3 tr/mn Q= 23 m3/s H= 4.30 m
Ouverture par verin
Alternateur Constructeur : CGE Nancy (1920)
P= 625 kVA N= 83.3 tr/mn U= 500 Volts
P Maxi= 720 kVA Alésage 3.90 m
Excitation .groupe séparée 26 kW
.normale (200V-60A)
.réglage par seuils
Transformateur
Constructeur : FRANCE TRANSFO
P= 800kVA 500/13500-20000 Volts Couplage Dyn 11
Refroidissement naturel
|
|
|

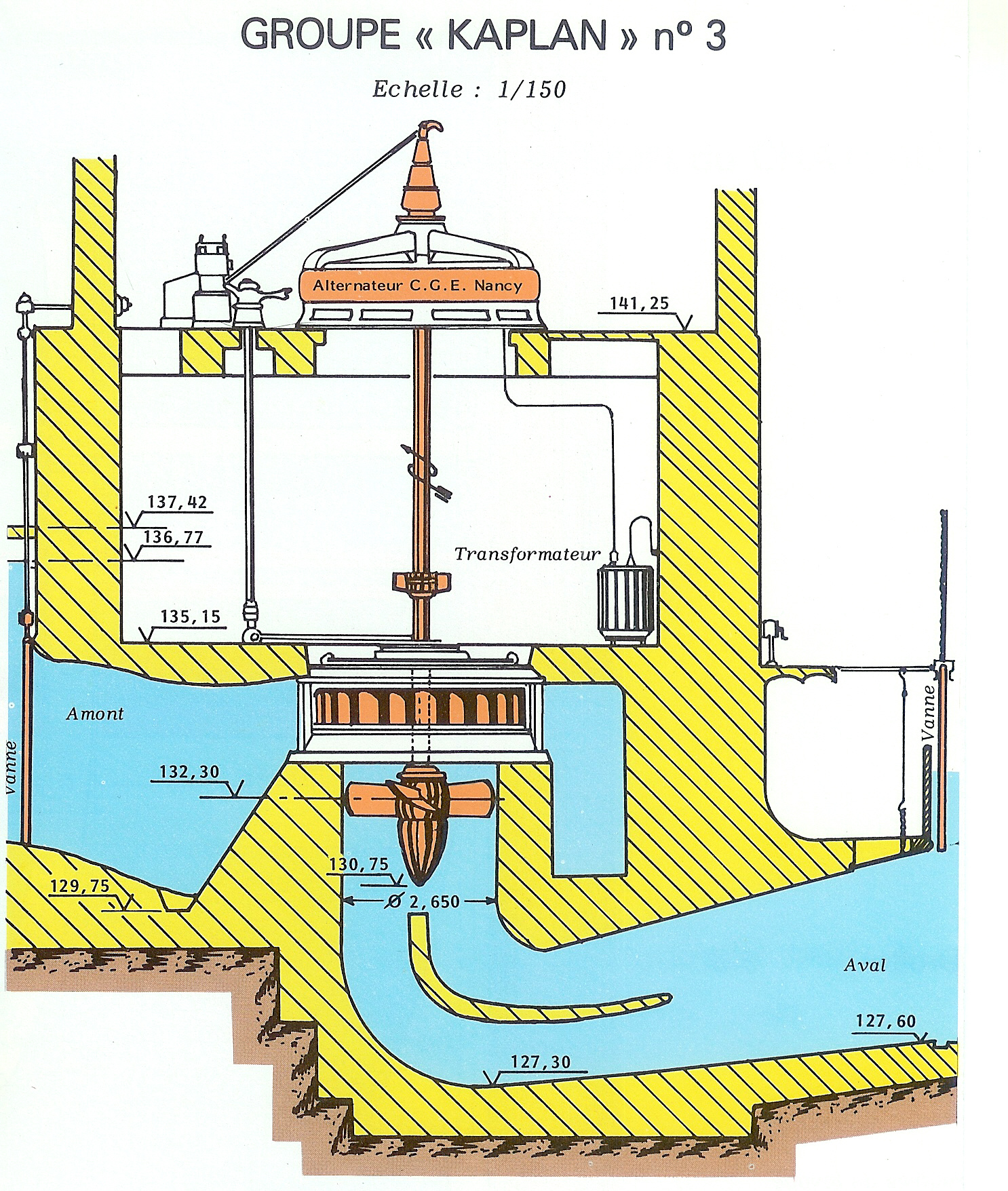

| GROUPE " KAPLAN" n° 3
|
|
|
|
TurbineConstructeur : GROS et SINGRUN "FRANCIS" (1920)
remplacée par CEF -Tarbes KAPLAN (1931)
P= 1000CV N= 83.3 tr/mn Q= 23 m3/s H= 4.30 m
Ouverture par verin
Alternateur Constructeur : CGE Nancy (1920)
P= 625 kVA N= 83.3 tr/mn U= 500 Volts
P Maxi= 720 kVA Alésage 3.90 m
Excitation .groupe séparée 26 kW
.normale (200V-60A)
.réglage par seuils
Transformateur
Constructeur : FRANCE TRANSFO
P= 800kVA 500/13500-20000 Volts Couplage Dyn 11
Refroidissement naturel
|
|
|

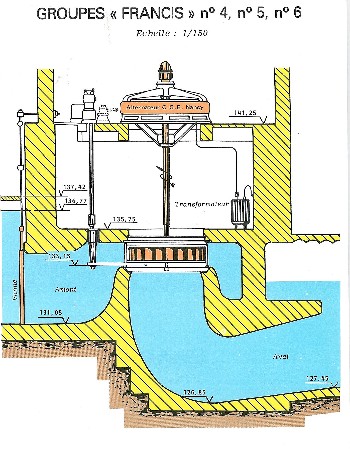

| GROUPES " FRANCIS" n°4, n°5, n°6
|
|
|
|
TurbineConstructeur : EYSCHER - WYSS (1920)
P= 1000CV N= 83.3 tr/mn Q= 23 m3/s H= 4.30 m
Ouverture par verin
Alternateur Constructeur : CGE Nancy (1920)
P= 625 kVA N= 83.3 tr/mn U= 500 Volts
P Maxi= 720 kVA Alésage 3.90 m
Excitation .groupe séparée 26 kW
.normale (200V-60A)
.réglage par seuils
Transformateur
Constructeur : FRANCE TRANSFO
P= 800kVA 500/13500-20000 Volts Couplage Dyn 11
Refroidissement naturel
|
|
|

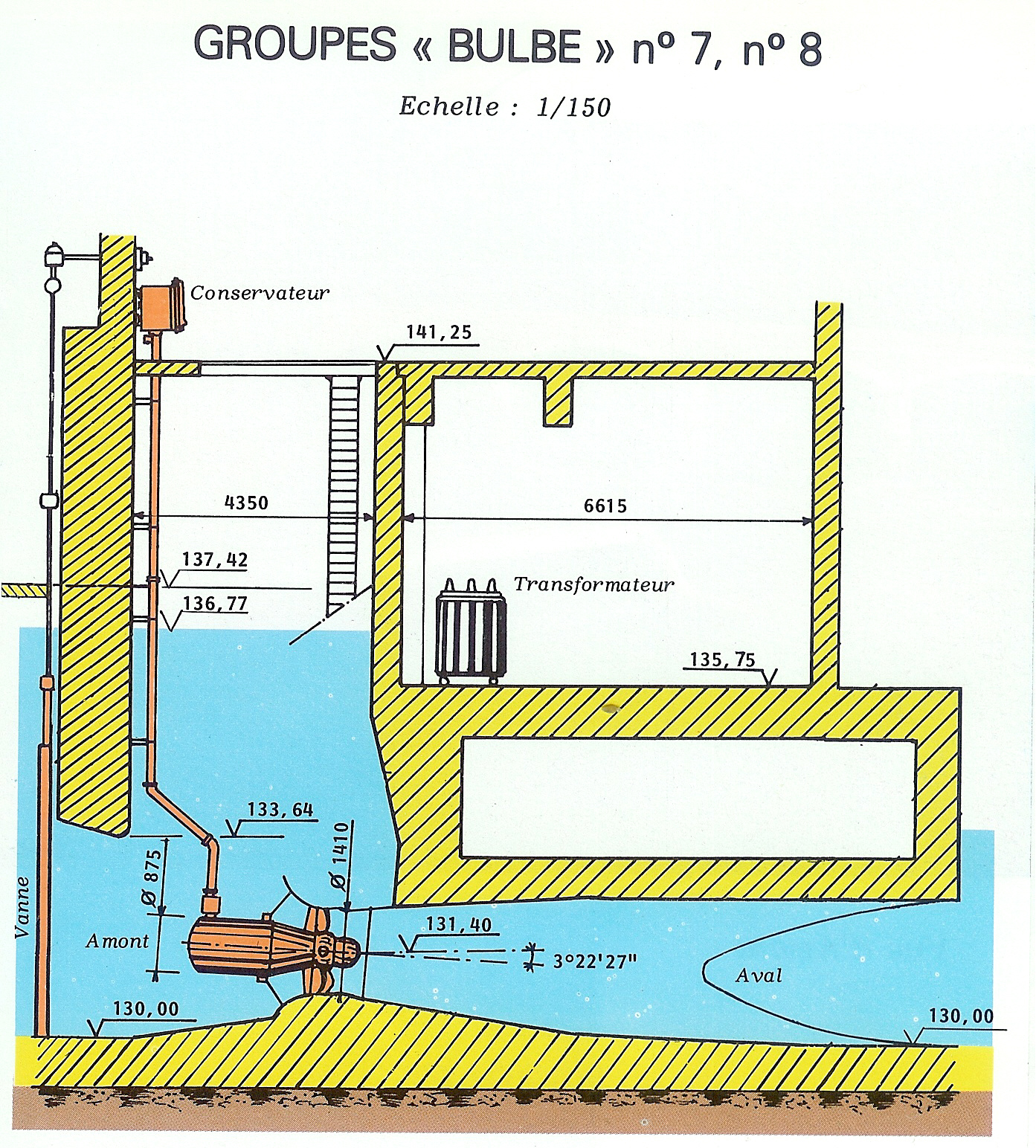

| GROUPES " BULBE" n°7, n°8
|
|
|
|
BulbeConstructeur : NEYRPIC-ALSTHOM (1960)
Turbine ' HELICE '
P= 510CV N= 300 tr/mn Q= 11 m3/s
Génératrice asynchrome
P= 327 kW 420 kVA U= 500Volts
immergée dans l'huile
Vanne Amont Type (glissante)
Commandée par treuil électrique
Transformateur
Constructeur : ALSTHOM
P= 840kVA 500/13500 Volts Couplage Yyn
|
|
|
